Alarma Luminosa

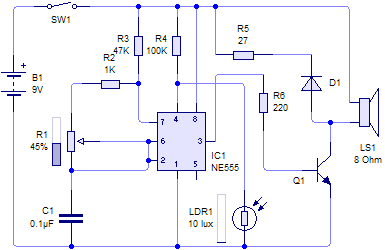

Esta alarma se activa cuando el haz de luz sobre la fotocelda es interrumpido (puedes usar la luz de una bombilla de linterna a la cual se le hará una fuente para que permanezca encendida, esta puede ser de 3 voltios, no importa si es alterna o directa).

Cuando la fotocelda esta recibiendo luz, presenta baja resistencia, bloqueando así el voltaje positivo que le proporciona R4 al terminal 4 del IC 555, manteniendo al multivibrador desactivado y la bocina no suena, cuando la fotocelda deja de recibir luz,

su resistencia aumenta en fracción de segundos, lo que hace que le llegue elvoltaje positivo al terminal antes mencionado, lo que activa la alarma.
NOTA: La fotocelda no debe de recibir otra luz que no sea la que le sirve para activarse.
LISTA DE COMPONENTES
Capacitores:
C1: .1 µF.
Resistores:
R1: 100K (pot)
R2: 1K
R3: 47K
R4: 100K
R5. 27 ohmios
R6: 220 ohmios
Semiconductores:
IC1: 555
TR1: 2N3055, C1060 o C1226
D1: 1N4002
Otros:
Bocina de 8 á 16 ohmios
1 fotocelda(fotoresistencia)


Tableta de circuito impreso
